Намотчик

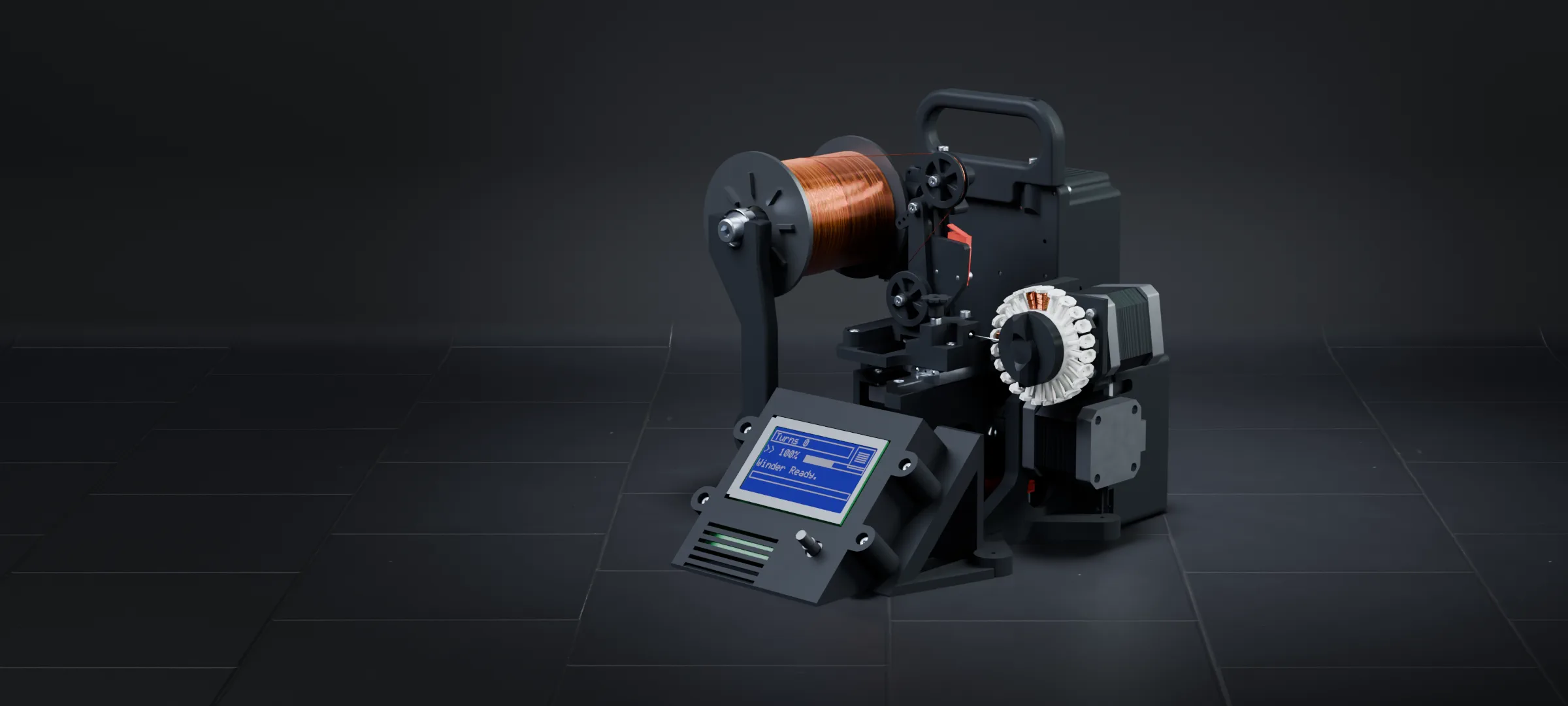

Станок автоматической намотки статоров для бесщёточных двигателей
Станок для намотки катушек бесщёточных двигателей, который сочетает в себе максимальную плотность намотки, низкую стоимость и простоту настройки под разные конфигурации роторов и статоров.
Генератор управляющей программы
Аппаратно это трёхосевой станок с ЧПУ на прошивке Marlin с контроллером RAMPS или платой Creality. G-код для него формирует собственный генератор по параметрам статора.
Входные параметры
На вход подаётся описание статора: диаметр основания, число зубьев, их ширина, высота и вылет, сечение провода, диаметр иглы, зазор укладки, рабочая подача.
Траектория иглы
Генератор по специальной формуле рассчитывает траекторию движения иглы и выдаёт готовый G-код. При смене двигателя меняются только входные параметры, поэтому один станок подходит для статоров разных типоразмеров.
Плотность укладки
Станок обеспечивает максимально возможную плотность укладки провода (в 1,5 раза больше, чем при традиционных методах намотки), что даёт пропорциональное увеличение момента и оптимальные габаритные характеристики.

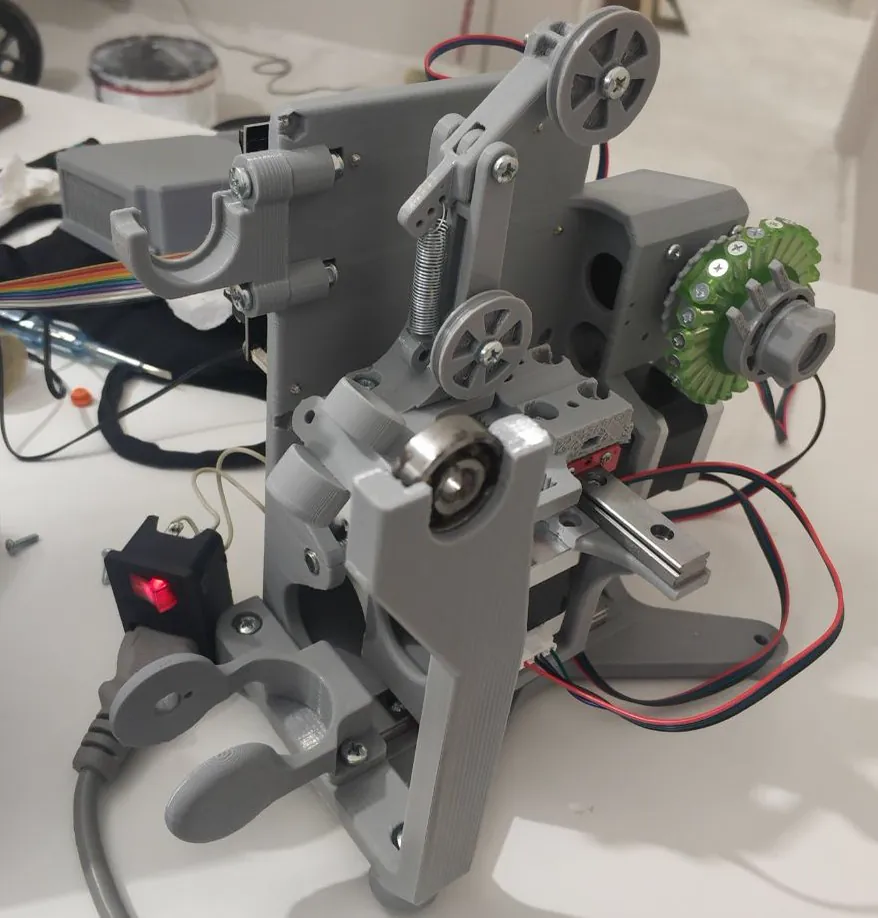

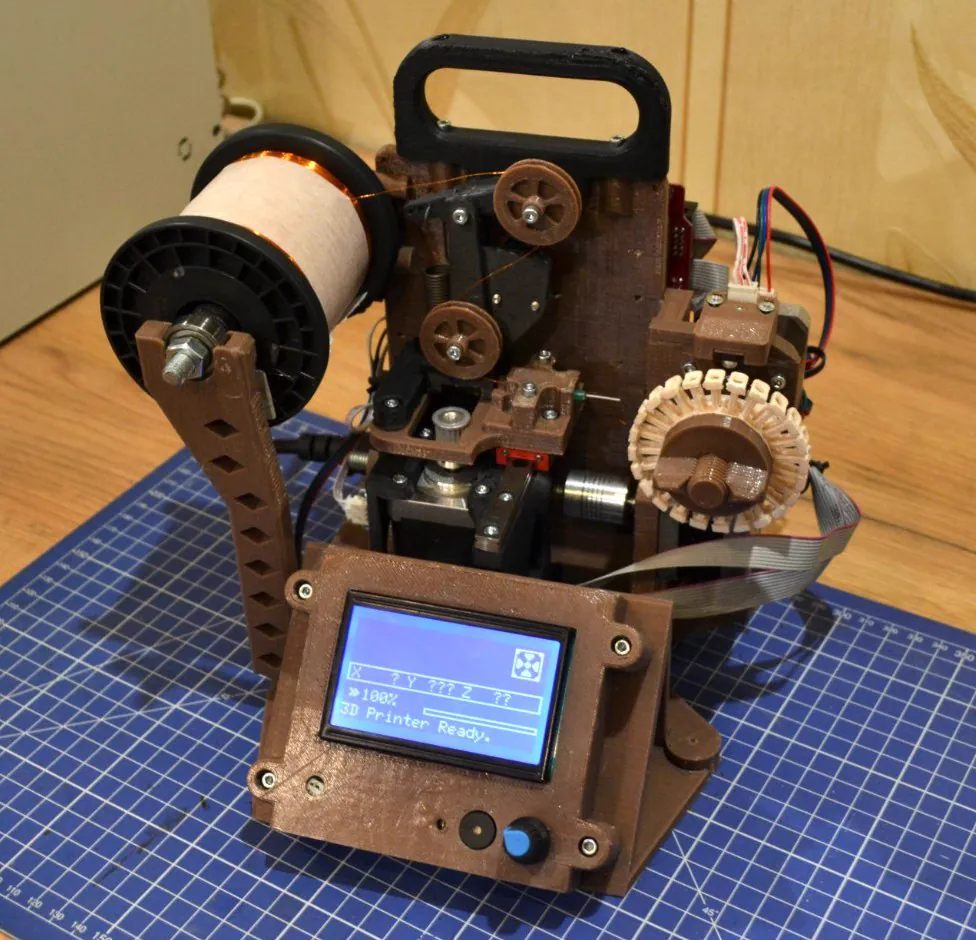

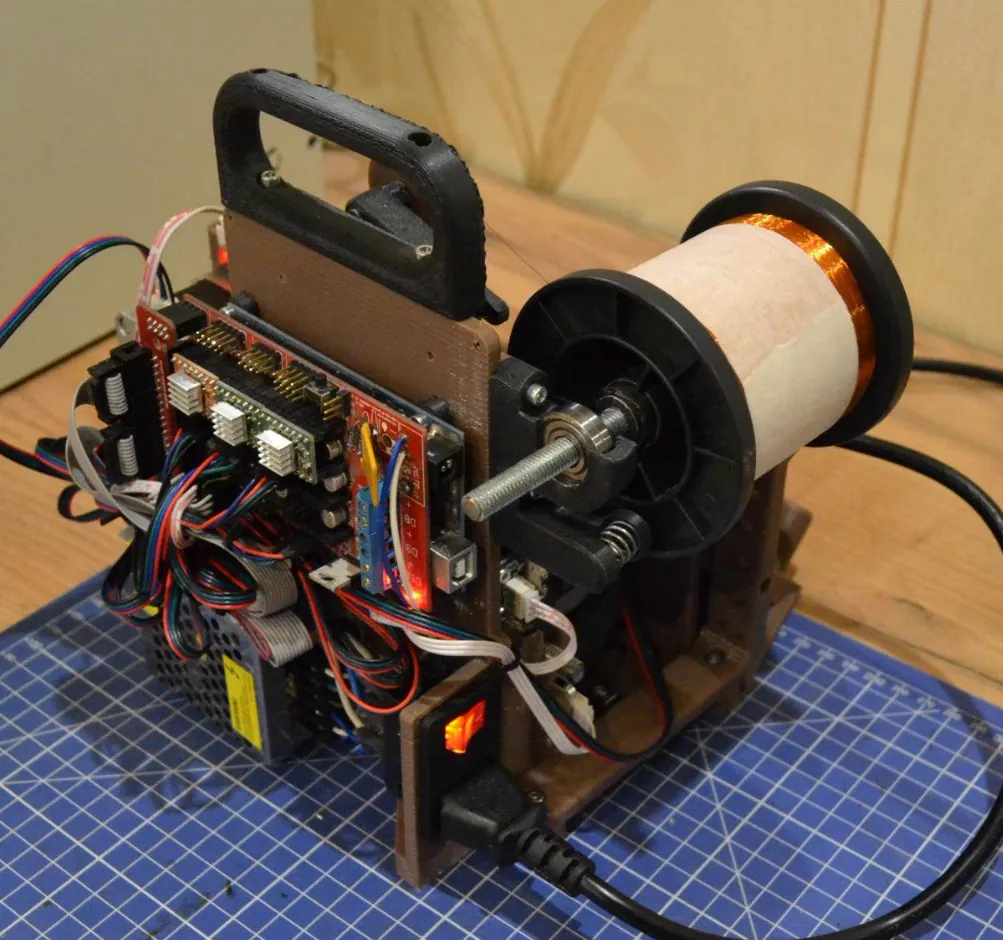

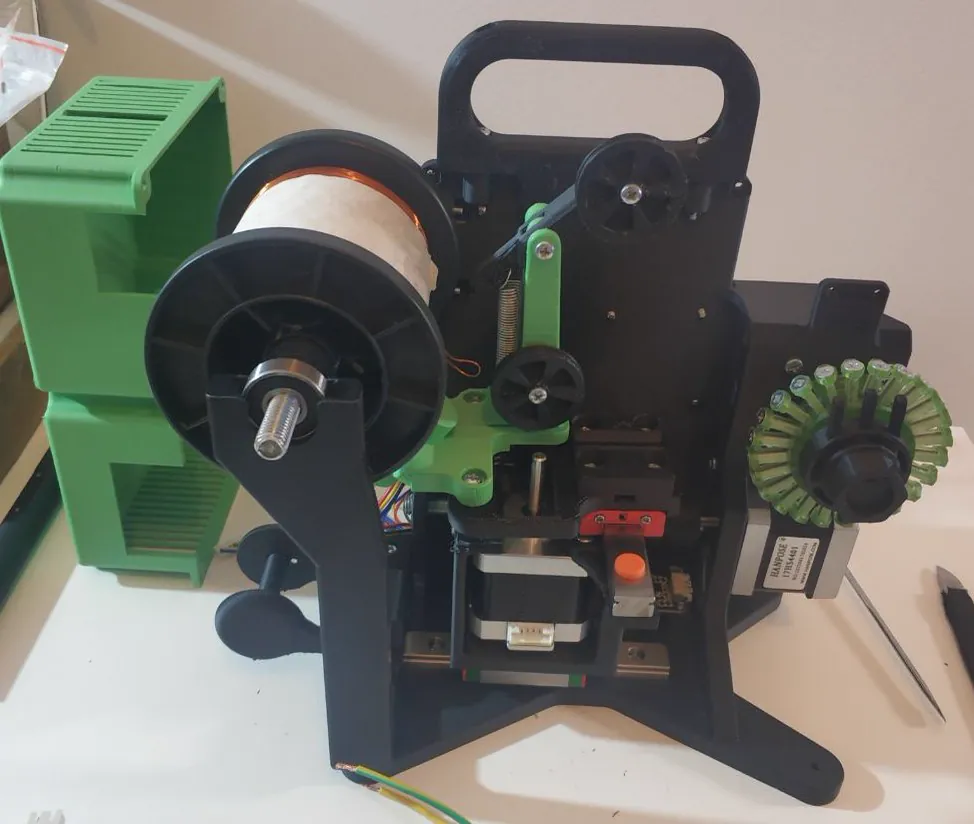

Фото прототипов
Станок претерпел более пяти различных версий конструкции, чтобы стать максимально лёгким, компактным и удобным в использовании.
Связанные разработки
Нужен станок под свой двигатель
Под другой статор (диаметр, число зубьев, провод) станок настраивается пересчётом программы. Такая настройка выполняется на заказ, напишите, какой у вас двигатель.
